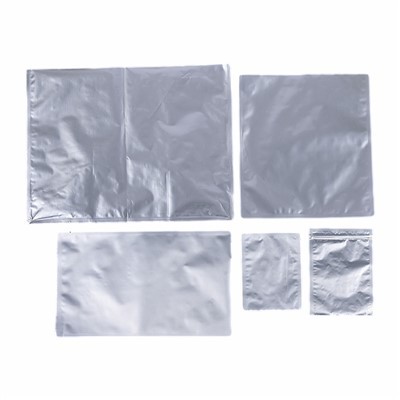

정전기 방지-차폐 가방

정전기 방지-차폐 가방

신뢰할 수 있는 정전기 방지, 정전기 방전(ESD) 보호 기능을{0}제공하고 생산, 보관, 운송, 수출 중 정전기 손상을 방지하고 외부 정전기 간섭을 효과적으로 차단합니다. 이 소재는 또한 우수한 수분 차단 성능을 제공하며 당사의 실리카겔 건조제와 완벽하게 작용하여 완벽한 전자 제품 보호 솔루션을 형성합니다.
문의 보내기

제품개요

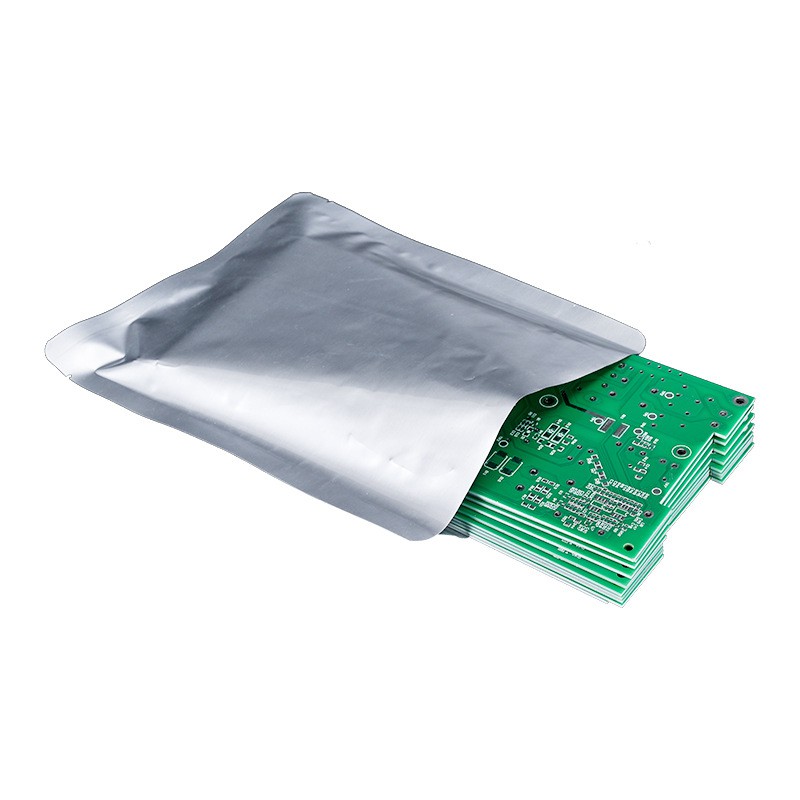

당사의 -정전기 방지 차폐 백(ESD Shielding Bag)은 정전기에 민감한-전자 부품, PCB 보드, 집적 회로(IC), 반도체, 센서, 커넥터 및 기타 정밀 전자 장치용으로 특별히 설계되었습니다.
신뢰할 수 있는 정전기 방지, 정전기 방전(ESD) 보호 기능을{0}제공하고 생산, 보관, 운송, 수출 중 정전기 손상을 방지하고 외부 정전기 간섭을 효과적으로 차단합니다. 이 소재는 또한 우수한 수분 차단 성능을 제공하며 당사의 실리카겔 건조제와 완벽하게 작용하여 완벽한 전자 제품 보호 솔루션을 형성합니다.



주요 기능 및 이점



01/

강력한 정전기 방지-및 ESD 보호: 정전기 방전 및 민감한 전자제품의 손상을 효과적으로 방지합니다.

02/

우수한 차폐 성능: 외부 정전기, 전자파 간섭, 먼지를 차단합니다.

03/

수분 및 먼지 차단: 습기와 먼지를 차단하여 부품을 깨끗하고 건조하게 유지합니다.

04/

반투명 디자인: 가방을 뜯지 않고도 내용물을 선명하게 볼 수 있습니다.

05/

열-접착 가능하고 사용하기 쉽습니다.: 열 밀봉 기능을 지원하여 안전하고 전문적인 포장이 가능합니다.

06/

내구성 및 찢어짐 방지-: 안정적인 재질로 배송 및 취급시 쉽게 깨지지 않습니다.

07/

전자제품에 안전함: 비-부식성, 비전도성-, PCB 및 부품 오염이 없습니다.

08/

전자 산업에서 널리 사용됨: 산업, 조립, 물류, 수출 포장에 적합합니다.



일반적인 응용 분야



  • PCB 회로 기판 및 유연한 PCB
  • 집적회로(IC) 및 칩
  • 반도체 및 웨이퍼
  • 센서, 커넥터 및 단자
  • 전자 부품 및 모듈
  • 정밀전자기기
  • 전자제품 수출 포장 및 보관



제품사양(공통)



재료 다층-정전기 방지-차폐 필름
표면저항 10^8 – 10^11Ω(표준 ESD 레벨)
색상 투명/실버-회색 정전기 방지 차폐-
유형 상단 개방형 / 자체-밀폐 지퍼 / 열{1}}밀봉
두께 표준 산업 등급(맞춤형)
크기 맞춤 너비 및 길이 사용 가능
애플리케이션 전자제품용 산업용 ESD 패키징



맞춤 서비스



우리는 귀하의 전자 포장 요구 사항에 맞는 완전한 맞춤화를 지원합니다.

  • 맞춤 크기(너비 및 길이)
  • 자체 밀봉 지퍼 또는 개방형-탑 스타일
  • 맞춤형 두께 및 강도
  • 로고 인쇄(옵션)
  • 자동화 포장 라인과 호환 가능
  • 완전한 정전기 방지 및 습기 보호를 위해 실리카겔 건조제와 결합-



정전기 방지 차폐 백을 선택하는 이유는 무엇인가요?-



  • 전자 산업을 위한 전문적인 ESD 등급 소재
  • 장기간 보관 및 배송을 위한 안정적인{0}}정전 방지 성능-
  • 깨끗하고 먼지가 없는-생산 환경
  • 강력하고 안정적이며 비용 효율적-대량 포장용
  • 수출 주문에 대한 빠른 리드 타임 및 안정적인 공급
  • 완전한 보호를 위해 실리카겔 건조제와 완벽하게 작동합니다.
